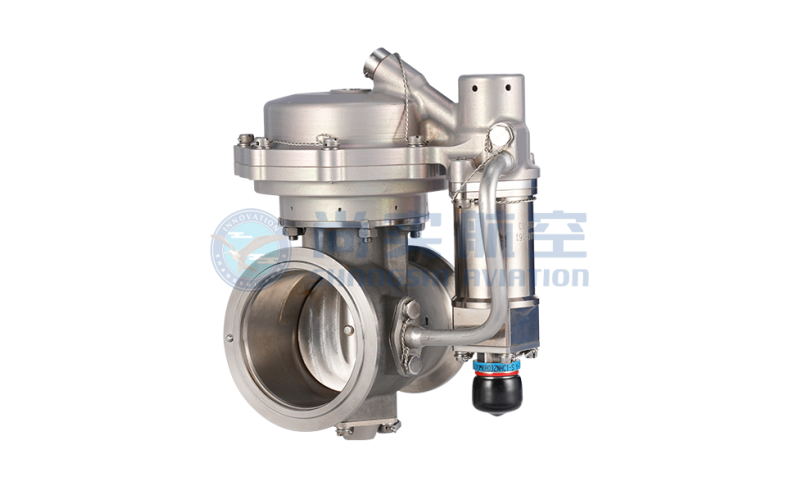

产品名称：防喘阀

型号：J/QJK-13（图号：TA40T.09.802G01）

性能参数：

放气活门打开/关闭时间：≯0.5秒；

放气活门开始打开时的压力：25±5kPa（表压）；

放气活门完全打开时的压力：50±5kPa（表压）；

额定电压28V，最低工作电压18V，最高工作电压30V；

工作温度为-55℃~250℃，介质最高压力为575kPa（绝压）；

气流通道直径： ∅32mm；

最大工作高度不低于9000m。

用途:

防喘阀是某新型辅助动力装置空气系统附件，安装在燃烧室外机匣上，通过线缆与控制器相连，接受信号实现阀门的打开与关闭。主要作用是避免辅助动力装置在工作包线内，各工作模式下，压气机发生喘振现象。

工作原理及结构特点:

该防喘阀的主要作用是避免辅助动力装置在工作包线内，各工作模式下，压气机发生喘振现象。其结构上主要由二位三通电磁阀、膜盒、弹簧、随动轴、蝶阀、密封卡圈以及壳体等零组件组成。当防喘阀上的电磁阀断电时，膜盒上的高压腔和防喘阀流道相连，随着流道内压力增加，直至活门打开压力时，高压腔气体驱动蝶阀翻转，防喘阀打开；当电磁阀通电时，高压腔与防喘阀流道断开，与外界大气连通。高压腔压力降低，压缩弹簧驱动蝶阀翻转复位，防喘阀关闭。该防喘阀在设计、选材和成附件选型方面兼顾海军“三防”及环境适用需求，可应用于各型同功率等级的辅助动力装置或辅助动力装置。

防喘阀壳体采用比强度（即强度-重量比）较高的TC4，毛坯采用3D打印成型，弹簧选用高温合金，膜盒选用乙烯基硅橡胶G100，弹簧卡圈选用60Si2MnA。产品可靠性高。

全新研制的一型防喘阀。
